Trijų fazių trijų laidų stovo laikiklio aktyvaus harmoninis filtras
Gaukite puikią kainą už trijų fazių trijų laidų stovo laikiklio aktyvų harmoninį filtrą, skirtą dideliam našumui ir energijos vartojimui. „Geya“ siūlo ekonomiškai efektyvų Kinijos sprendimą, kaip pagerinti energijos kokybę, idealiai tinkančią įvairioms programoms. Susisiekite su mumis, kad gautumėte daugiau informacijos ir užsitikrintumėte geriausią pasiūlymą!
Trijų fazių trijų laidų stovo laikiklio aktyvaus harmoninio filtro (AHF) pasiūlymai Išplėstinis trifazių galios sistemų harmoninis mažinimas. Įdarbinti a DSP+CPLD skaitmeninio valdymo šerdis ir sudėtingesni algoritmai, tai Stelaže pritvirtintas AHF efektyviai neutralizuoja harmonines sroves iki 50-osios įsakymas. Modulinė konstrukcija užtikrina mastelį ir lengvumą. Galima Esant įvairiems dabartiniams įvertinimams (nuo 25 iki 150A) ir įtampos lygį (nuo 220 V iki 690 V), AHF teikia lanksčias konfigūracijos parinktis. Priverstinis oro aušinimas garantuoja patikimą veikimą. Šis trijų fazių trijų laidų stovo laikiklio aktyvumas Harmoninis filtras padidina energijos kokybę ir sistemos stabilumą.
Modelio aprašymas:
| Gy | AHF | 0.4 | 50A | / | 3L | R |
| Įmonės kodas | Aktyvus harmoninis filtras | Įtampos lygis 0,22: 220 V. 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Įvertinta talpa （Kvar） 25/50/75/100/150a | 3L: trijų fazių trijų laidų | R: stovo laikiklis |
Savybės:
● Naudokite DSP+CPLD All Digital Control Core, trijų lygių topologijos technologiją,
Išplėstinė harmoninio aptikimo algoritmas ir PWM valdymo strategija, kurią reikia pasiekti
Tiksli harmoninės srovės kompensacija.
● Priimkite modulinį dizainą, kuris palengvina lygiagrečią kelių ryšių ryšį
Moduliai, užima mažai vietos ir yra lengvai prižiūrimi.
● Nepriklausomų oro kanalų ir nepriklausomų sandėlių konstrukcinis dizainas
Užtikrina stabilų įrangos veikimą.
● Tai gali filtruoti harmoniką įvairiose harmonikose, nuo 2 iki 50
Harmonikai ir išspręskite trifazio disbalanso problemą tuo pačiu metu.
● Harmoninis filtravimo greitis yra didelis. Jei pajėgumas leidžia, harmonika
Dabartinis filtravimo greitis gali būti net 95%. Nustatykite 100% dabartinį ribojimą
išėjimas, kad būtų užtikrintas ilgalaikis stabilus įrangos veikimas.
Programos:
Trijų fazių trijų laidų stovo laikiklio aktyvūs harmoniniai filtrai yra būtini užtikrinant švarią galią įvairiuose sektoriuose:
● Pramoninė automatika:Tobulinti našumą ir
Trifazės įrangos gyvenimo trukmė sumažinant harmoninius iškraipymus.
● Atsinaujinančios energijos sistemos:Atsinaujinančios energijos integravimas
Šaltiniai sklandžiai į tinklą sušvelnindami harmonines sroves.
● Naftos ir dujų pramonė:Stabilios galios teikimas kritinėms
Operacijos atšiaurioje aplinkoje, padidina efektyvumą ir saugą.
● Gamybos įmonės:Sumažinkite harmoninio trukdžius
Sudėtingi gamybos procesai, užtikrinantys nuoseklią produkto kokybę.
Trijų fazių trijų laidų stovo laikiklio aktyvūs harmoniniai filtrai siūlo tvirtus ir pritaikomi harmoniniai švelninimo sprendimai, reikalaujantys trifazių paraiškos.
Techniniai parametrai:
| 220 V serija | 380 V serija | 500 V serija | 690 V serija | ||
| Aukštis | <2000 m, virš 2000 mln., Deracija pagal GB/T3859.2 | ||||
| Aplinkos temperatūra | -20 ～+50 ℃ | ||||
| Santykinė drėgmė | ≤90%, nėra kondensacijos paviršiuje, kai kas mėnesį Minimali temperatūra yra 25 ℃ | ||||
| Taršos lygis | III lygis žemiau | ||||
| Veikimo įtampa | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Darbinis dažnis | 50Hz ± 5% | ||||
| Kompensacijos srovė | 25a | 25/50/75/100/150A | 100a | 100a | |
| Tinklelio struktūra | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Vienetų skaičius sujungtas lygiagrečiai |
Ulimited | ||||
| Bendras mašinos efektyvumas | ≥97% | ||||
| Tinklelio struktūra | 32KHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Kompensacijų diapazonas | 2 ～ 50 kartų, vienos kompensacijos norma yra reguliuojama | ||||
| Funkcijos pasirinkimas | Reaktyvioji galia | Reaktyvioji galia, reaktyvioji galia + asimetrija | |||
| Reaktyvioji galia Kompensacijos norma |
≥95% | > 92% | |||
| Neutralus filtravimas Galimybė |
Neutrali linijos filtravimo galimybė yra 3 kartus didesnė už fazę Filtravimo galimybė | ||||
| Visas atsakymo laikas | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Triukšmas | ≤60dB | ≤60dB | ≤65DB | ≤65DB | |
| Valdymo metodas | 2 krypčių RS485 sąsaja (palaiko GPRS/WiFi) | ||||
| Apsauga | Perkrovos, programinės įrangos/aparatinės įrangos perteklius, tinklelio viršįtampis ir apatinė įtampa, elektros energijos tiekimo nutraukimas, perpildymas, dažnis anomalijos apsauga ir kt. | Perkrovos, programinės įrangos/aparatinės įrangos perteklius, tinklelio viršįtampis ir apatinė įtampa, tinklelio įtampos disbalansas, elektros energijos tiekimo nutraukimas, perpildyta, dažnio anomalija, trumpas jungimas Apsauga ir kt. | |||
| Diegimo metodas | Svarbos/sienos pritvirtintas | Stelažas | |||
| Gaunama linija | Ateinantis atgal （stovo tipas） 、 Viršutinis gaunamas （ant sienos montuojamas） | Atgal į gaunamą liniją | |||
| Apsaugos lygis | IP20 | ||||

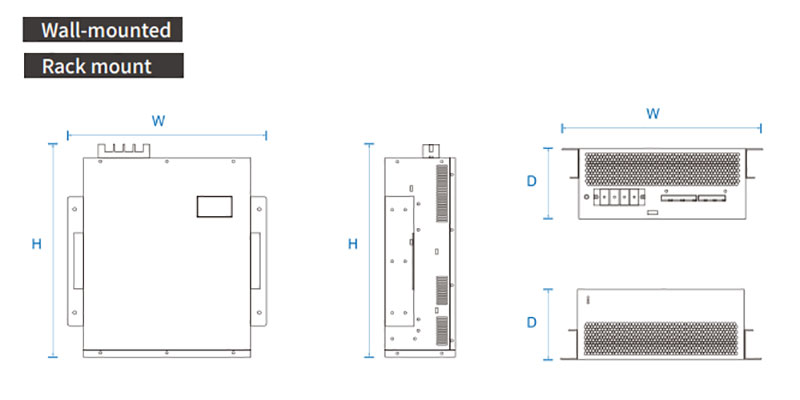

Modelis ir specifikacija:
| Modeliai | ||||
|---|---|---|---|---|
| Modelio numeris | Įvertinta srovė (a) | Sistemos įtampa (V) | Matmenys (d*w*h) | Aušinimo metodas |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Priverstinis oro aušinimas |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
