Produktai
Vieno fazės stovo laikiklio aktyvus harmoninis filtras
Atraskite aukštos kokybės vienfazių stovo tvirtinimo aktyviųjų harmoninių filtrų, skirtų optimizuoti energijos taupymo pranašumus, optimizuoti. Šis novatoriškas „Geya“ sprendimas užtikrina tiek efektyvumą, tiek patikimumą. Pirkite dabar ir patobulinkite savo sistemą!
Vieno fazės stovo laikiklio aktyvus harmoninis filtras (AHF) suteikia tikslų harmoninį 220 V vienfazių galios sistemų mažinimą. Naudojant DSP+CPLD skaitmeninio valdymo branduolį ir patobulintus filtravimo algoritmus, šis stovo montuojamas AHF veiksmingai panaikina harmonines sroves iki 50-osios tvarkos. Jo modulinė konstrukcija leidžia lanksčias konfigūracijas ir supaprastintą priežiūrą. 25A įvertinta dabartinė talpa ir kompaktiška 220 mm x 330 mm x 160 mm (DWH) matmenys daro jį idealią stovo integracijai įvairiose programose. Priverstinis oro aušinimas užtikrina patikimą veikimą net ir reikalaujančiomis sąlygomis. Šis vienfazio stovo tvirtinimo aktyvus harmoninis filtras garantuoja jautrios įrangos galios kokybę ir stabilumą.
Modelio aprašymas:
| Gy | AHF | 0.22 | 25a | / | 2L | R |
| Įmonės kodas | Aktyvus harmoninis filtras | Įtampos lygis 0,22: 220 V. |
Įvertinta talpa （Kvar） 25A | 2L: vienfazė | R: stovo laikiklis |
Savybės:
● Naudokite DSP+CPLD All Digital Control Core, trijų lygių topologijos technologiją, patobulintą harmoninio aptikimo algoritmą ir PWM valdymo strategiją, kad pasiektumėte tikslią harmoninės srovės kompensaciją.
● Priimkite modulinį dizainą, kuris palengvina kelių modulių lygiagrečią ryšį, užima mažai vietos ir jį lengva prižiūrėti.
● Nepriklausomų oro kanalų ir nepriklausomų sandėlių konstrukcinis dizainas užtikrina stabilų įrangos veikimą.
● Tai gali filtruoti harmonikas įvairiose harmonikose, nuo 2 iki 50 harmonikų, ir tuo pačiu išspręsti trijų fazių disbalanso problemą.
● Harmoninis filtravimo greitis yra didelis. Jei talpa leidžia, harmoninės srovės filtravimo greitis gali būti net 95%. Nustatykite 100% srovės ribojančią išvestį, kad užtikrintumėte ilgalaikį stabilų įrangos veikimą.
Programos:
Vienos fazės stovo laikiklio aktyvūs harmoniniai filtrai yra labai svarbūs norint išlaikyti švarią galią įvairiose aplinkose:
● Duomenų centrai ir serverių kambariai:Apsaugoti jautrią IT įrangą nuo harmoninių iškraipymų, užtikrinant duomenų vientisumą ir sistemos veikimą.
● Medicinos galimybės:Stabilios galios kritiniams medicinos prietaisams, veikiantiems vienfazio 220 V reikmenims, stiprinant pacientų saugumą.
● Telekomunikacijų įranga:Sumažinkite harmoninių trukdžių telekomunikacijų sistemose, užtikrinant aiškų ir patikimą ryšį.
● Pramonės kontrolės sistemos:Gerinant vienfazių pramoninės valdymo sistemų veikimą ir patikimumą, sumažinant harmoninius iškraipymus.
Vieno fazės stovo laikiklio aktyvūs harmoniniai filtrai siūlo efektyvius ir erdvės taupymo harmoninius mažinimo sprendimus jautrioms vienfazėms programoms.
Techniniai parametrai:
| 220 V serija | 380 V serija | 500 V serija | 690 V serija | ||
| Aukštis | <2000 m, virš 2000 mln., Deracija pagal GB/T3859.2 | ||||
| Aplinkos temperatūra | -20 ～+50 ℃ | ||||
| Santykinė drėgmė | ≤90%, nėra kondensacijos paviršiuje, kai mėnesinė minimali temperatūra yra 25 ℃ | ||||
| Taršos lygis | III lygis žemiau | ||||
| Veikimo įtampa | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Darbinis dažnis | 50Hz ± 5% | ||||
| Kompensacijos srovė | 25a | 25/50/75/100/150A | 100a | 100a | |
| Tinklelio struktūra | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Vienetų skaičius sujungtas lygiagrečiai | Ulimited | ||||
| Bendras mašinos efektyvumas | ≥97% | ||||
| Tinklelio struktūra | 32KHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Kompensacijų diapazonas | 2 ～ 50 kartų, vienos kompensacijos norma yra reguliuojama | ||||
| Funkcijos pasirinkimas | Reaktyvioji galia | Reaktyvioji galia, reaktyvioji galia + asimetrija | |||
| Reaktyvioji galia Kompensacijos norma | ≥95% | > 92% | |||
| Neutralus filtravimas Galimybė | Neutrali linijos filtravimo galimybė yra 3 kartus didesnė už fazės filtravimo galimybes | ||||
| Visas atsakymo laikas | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Triukšmas | ≤60dB | ≤60dB | ≤65DB | ≤65DB | |
| Valdymo metodas | 2 krypčių RS485 sąsaja (palaiko GPRS/WiFi) | ||||
| Apsauga | Perkrova, programinė įranga/aparatūra perteklinė, tinklelio viršįtampis ir apatinė įtampa, elektros energijos tiekimo nutraukimas, perpildymas, dažnio anomalijų apsauga ir kt. | Perkrova, programinė įranga/aparatūra perteklinė, tinklelio viršįtampis ir apatinė įtampa, tinklelio įtampos disbalansas, elektros energijos tiekimo nutraukimas, perpildymas, dažnio anomalija, apsauga nuo trumpojo jungimo ir kt. | |||
| Diegimo metodas | Svarbos/sienos pritvirtintas | Stelažas | |||
| Gaunama linija | Ateinantis atgal （stovo tipas） 、 Viršutinis gaunamas （ant sienos montuojamas） | Atgal į gaunamą liniją | |||
| Apsaugos lygis | IP20 | ||||

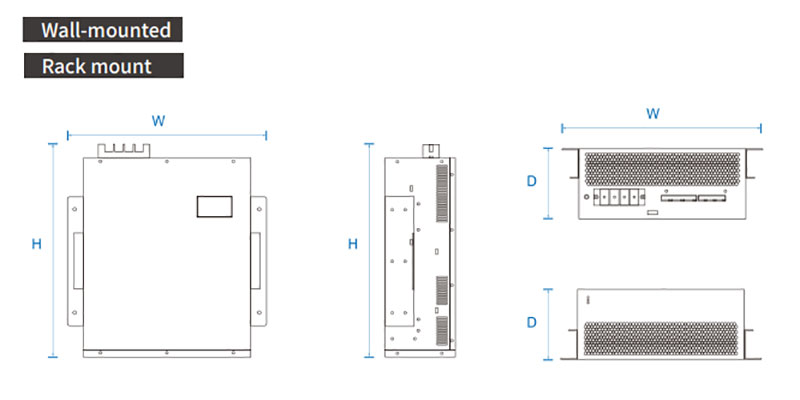

Modelis ir specifikacija:
| Modeliai | ||||
|---|---|---|---|---|
| Modelio numeris | Įvertinta srovė (a) | Sistemos įtampa (V) | Matmenys (d*w*h) | Aušinimo metodas |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Priverstinis oro aušinimas |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
