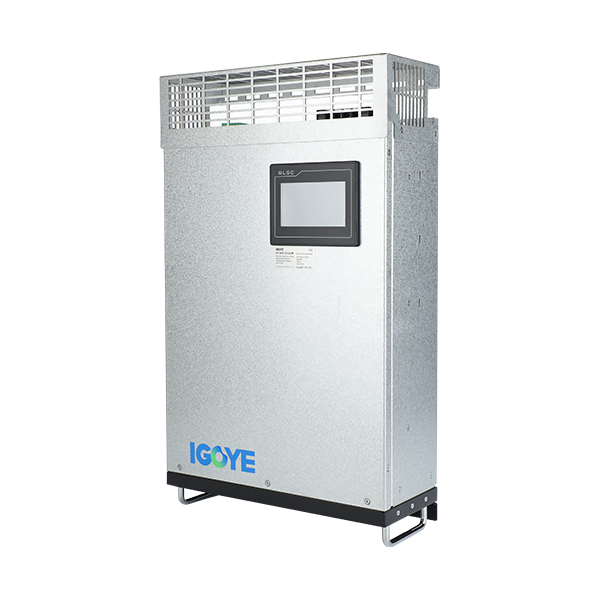

Pagrindiniai aktyvių harmoninių filtrų principai

Aktyvūs harmoniniai filtraiyra nauja speciali energijos harmoninio valdymo įranga, pagaminta iš šiuolaikinės galios elektronikos technologijos ir skaitmeninio signalo apdorojimo technologijos, pagrįstos spartos DSP įrenginiais. Jį sudaro dvi pagrindinės dalys: komandų dabartinė veikimo grandinė ir kompensacijos dabartinė generavimo grandinė. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current su ta pačia amplitude ir priešingu poliškumu kaip ir tinklelio harmoninė srovė ir įpurškia ją į tinklelį, kompensuodama ar kompensuodama harmoninę srovę ir aktyviai pašalindama galios harmoniką.

Techniniai pranašumai: žalia

Efektyvumas siekia 97,2%, o tai sutaupo apie 6500 kWh elektros energiją per metus, palyginti su aktyviais filtrais, kurių efektyvumas yra 95%

Didesnio efektyvumo topologija patobulintas kontrolės algoritmas

Šilumos dizainas ir konstrukcinis optimizavimas, pagrįstas tiksliais modeliais

Miniatiūrizavimas

Apimtis yra tik 1/6 panašių pagrindinių prekės ženklų, užima mažiau vietos

Pritaikomas skirtingoms darbo sąlygoms, montavimo naujovėms, ant sienos pritvirtintos ar montuojamos į lentyną naudoja mažiau žaliavų ir apsaugo aplinką

Protingas

Kompensuokite nurodytą harmoniką reguliuojamą indukcinį ir talpinį reaktyviosios galios kompensavimo kompensavimo sistemos nesubalansuotą apkrovos automatinį aptikimą, sistemos rezonanso visos funkcijos stebėjimo sistemos slopinimą

Moduliškumas

N+1 Atleidimas žymiai pagerina sistemos patikimumą. Gamybos linija, geresnis kokybės užtikrinimas. Sumažinkite vieno sistemos gedimo taškus. Lankstus lygiagretus ryšys prisitaiko prie skirtingų darbo sąlygų.

Funkcinės charakteristikos

Tuo pačiu metu filtruokite 2 ~ 50 -ąsias harmonikas arba už kompensaciją pasirinkite bet kokias harmonikas per 2 ~ 50 -ą. Reagavimo laikas yra trumpesnis nei 300 μs

Naudokite 3DSP+CPLD Visišką skaitmeninio valdymo metodą ir tarptautiniu mastu garsų prekės ženklo greitą IGBT, uždaro ciklo valdymą, tikslų harmoninį filtravimą
