Koks yra statinio reaktyviosios galios generatoriaus veikimo principas?

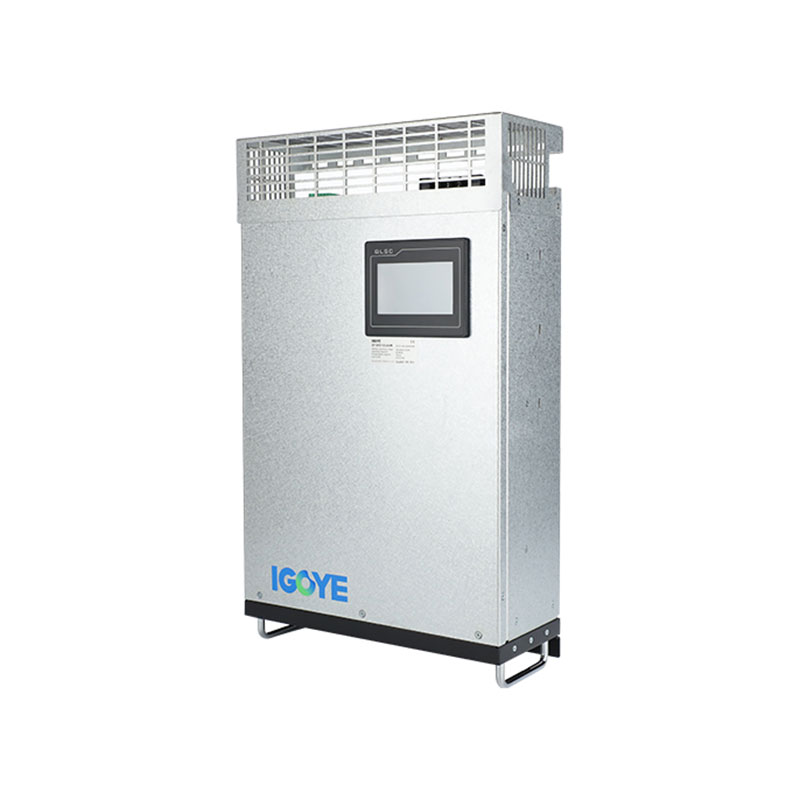

Darbo principasStatinis VAR generatorius (SVG)yra naudoti perjungiamus elektroninius įtaisus (pvz., IGBT), kad būtų sudarytos savarankiško komutavimo tilto grandinės, kuri per reaktorių yra sujungtas kartu su maitinimo tinklu. Išėjimo įtampos amplitudė ir fazė tilto grandinės kintamosios srovės pusėje yra tinkamai sureguliuojamos, arba kintamos srovės šoninė srovė yra tiesiogiai kontroliuojama, kad greitai absorbuotų arba išmestų reikiamą reaktyviąją galią, siekiant greito dinaminio reaktyviosios galios pritaikymo tikslo. ‌

SVG darbo procesas

Aptikimas: SVG stebi įtampos, srovės ir kitus maitinimo tinklo parametrus realiuoju laiku per aptikimo modulį ir gauna reaktyviosios energijos poreikio informaciją apie maitinimo tinklą.

Skaičiavimas: Valdymo operacijos modulis apskaičiuoja reaktyviosios galios kiekį, kurį reikia kompensuoti remiantis aptiktais tinklelio parametrais.

Reguliavimas: Valdymo operacijos modulis siunčia valdymo signalus į kompensacijos išvesties modulį, kad būtų galima sureguliuoti tilto puslaidininkių įjungimo/išjungimo būseną tilto grandinėje, taip pakeisdami tilto grandinės kintamosios srovės išėjimo įtampos fazę ir amplitudę arba tiesiogiai kontroliuojant jo kintamos srovės pusės srovę.

Kompensacija: sureguliavus tilto grandinės išvestį, SVG gali skleisti arba sugerti reaktyviąją galią, tenkinančią reikalavimus, pasiekdama reaktyviosios galios kompensaciją elektros tinklui.

SVG taikymo laukai

SVG yra plačiai naudojamas įvairiose situacijose, kurioms reikalingas greitas dinaminis reaktyviosios galios kompensavimas, įskaitant:

Metalurgijos pramonė: tokios kaip gamybos linijose esančios gamyklos.

Naftos pramonė: pavyzdžiui, elektriniai varikliai, skirti dažniems ir greitam pradedantiems gervėms, liftai siurbliams, patefonams ir kt.

Geležinkelio tranzitas: platus laidų naudojimas tolimojo nuotolio perdavimui lemia sunkų trifazio disbalansą.

Automobilių gamybos pramonė: plačiai naudoja suvirinimo mašinas arba suvirinimo mašinas lazeriu, kad būtų galima generuoti įtampos nuolydžius.

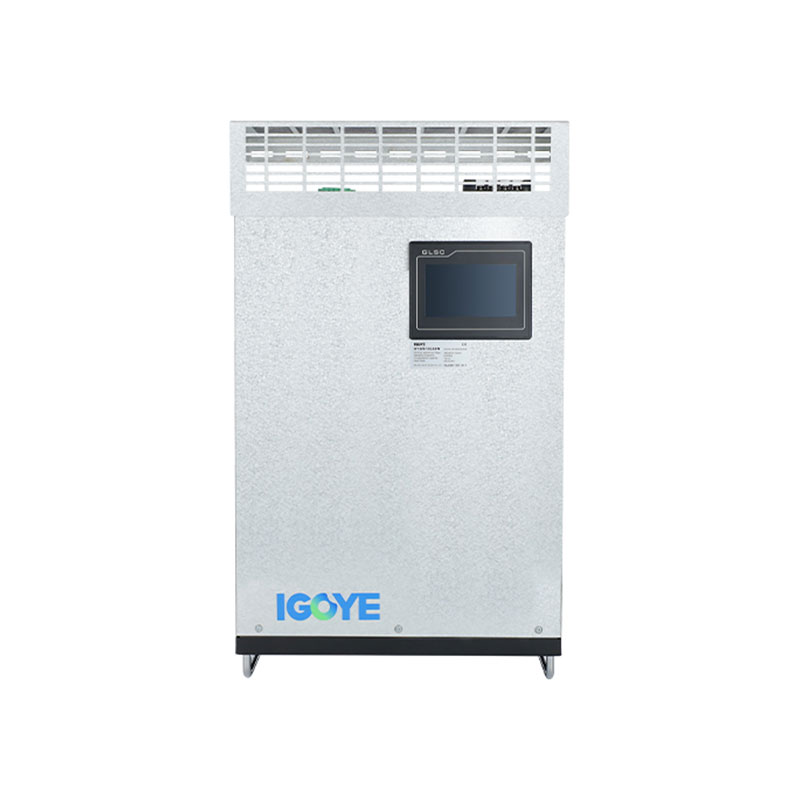

SVG pranašumai

Palyginti su tradiciniais kondensatorių kompensavimo įtaisais,SVGturi šiuos pranašumus:

Greitesnis atsakymo greitis: SVG gali greitai reaguoti į sistemos reaktyviosios galios reikalavimų pokyčius.

Stipresnis gebėjimas slopinti įtampos mirgėjimą: jis gali efektyviai slopinti įtampos mirgėjimą ir pagerinti sistemos stabilumą.

Platus veikimo diapazonas: galintis reaguoti galios reguliavimą platesniame diapazone.

Įvairios kompensavimo funkcijos: Tai ne tik gali kompensuoti reaktyviąją galią, bet ir gali kompensuoti harmonines sroves.

Ypač mažas harmoninis turinys: išvesties srovėje yra nedaug harmoninių komponentų, todėl yra aukšta galios kokybė.

Mažas pėdsakas: Įranga turi nedidelį tūrį ir ją lengva įdiegti.
